微调电位器

如果您对该产品感兴趣的话,可以
产品名称: 微调电位器
产品型号: SM-3
产品厂商: 岩濑商事
产品品牌: NIDEC
产品文档: 无相关文档

微调电位器  的详细介绍

NIDEC尼得科 微调电位器  SM-3

可以进行微调

可自动加载（编带）

可通过回流焊接

密封结构

电气特性

额定功率 0.125 W (70 °C) 0 W (150 °C)
标称电阻范围 50 Ω ~ 2 MΩ
电阻容差 ± 20 %
电阻变化特性 线性(B)
*大输入电压 DC 200V或额定功率，以较小者为准
*大雨刮器电流 100 mA 或额定功率，以较小者为准
有效电气角 11 turns (SM-3) / 5 turns (SM-31)
剩余电阻值 1％或3Ω，以较大者为准
接触电阻变化 C.R.V. 3％或3Ω，以较大者为准
工作温度范围 −65 ~ 150 °C
温度系数电阻 ±100 10-6/°C maximum
绝缘电阻 1000 MΩ minimum (DC500 V)
绝缘介电强度 AC600 V, 60 s
净重 Approx. 0.10 g

机械特性

机械旋转角度 240° (1 turn)
旋转扭矩 5 mN·m {51 gf·cm} maximum
旋转寿命 200 cycles [ΔR/R ≦ ± (2 Ω +3 %)]
推动操作部件强度 5 N {0.51 kgf} minimum
可焊性 245 ± 3 °C, 2 ~ 3 s
剪切(粘附)性 5 N {0.51 kgf} 10 s
基板抗弯性 宽度90mm，偏转3mm 5秒，1次
剥离强度 5 N {0.51 kgf} 10 s

环境特性

测试项目 测试条件 规格
热冲击 -65~125 °C (0.5 h), 5 cycles [ΔR/R ≦ 2%] [S.S. ≦ 1%]
耐湿性 -10~65 °C (相对湿度 80~98%), 10 cycles, 240 h [ΔR/R ≦ 3%]
耐冲击性 981 m/s2, 6 ms 6 directions for 3 times each [ΔR/R ≦ 1%] [S.S. ≦ 1%]
耐振动性 振幅 1.52 mm or 加速度 196 m/s2, 10~2000 Hz, 3 directions, 12 times each [ΔR/R ≦ 1%] [S.S. ≦ 1%]
负载寿命 70 °C, 0.25 W 1000 h [ΔR/R ≦ 3 %] [S.S. ≦ 3 %]
低温操作 -65 °C, 2 h [ΔR/R ≦ 2%] [S.S. ≦ 2%]
高温测试 150 °C, 250 h [ΔR/R ≦ 3%] [S.S. ≦ 2%]
浸入式密封 85 °C, 60 s 无泄漏（无连续气泡）
焊锡耐热性 手工焊：350±10°C，3至4 s
回流: 峰值温度　255 ℃（详情请参阅下面的资料） 		[ΔR/R ≦ 1%]
ΔR/ R：总电阻值变化 　S.S .:设定稳定性

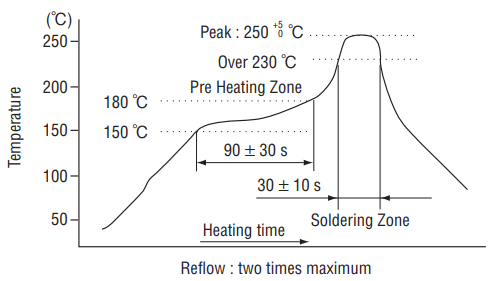

〈Reflow profile for soldering heat evaluation〉

*大输入额定

标称电阻(Ω) 电阻值符号 *大输入电压(V) *大雨刮器电流(mA)
50 500 2.50 50.0
100 101 3.53 35.4
200 201 5.00 25.0
500 501 7.91 15.8
1k 102 11.2 11.2
2k 202 15.8 7.91
5k 502 25.0 5.00
10k 103 35.4 3.54
20k 203 50.0 2.50
50k 503 79.1 1.58
100k 104 112 1.12
200k 204 158 0.79
500k 504 200 0.40
1M 105 200 0.20
2M 205 200 0.10

型号显示

SM-3 ▭ T W 500Ω (501)
系列名称
电气转数
空白：11次旋转
1：5次旋转
包装形式
T: 编带(卷轴封装)
空白:塑胶袋散装

端接样式
A:J 形引线 (侧面调整）
B:鸥翼（侧面调整）
W:J 形引线(顶部调整)

电阻值


 		电阻值符号

型号一览表

标称电阻 50Ω, 100Ω, 200Ω, 500Ω, 1kΩ, 2kΩ, 5kΩ, 10kΩ, 20kΩ, 50kΩ, 100kΩ, 200kΩ, 500kΩ, 1MΩ, 2MΩ
※订购时，请务必将上面列出的标称电阻值与以下型号组合使用。
※下订单时验证上述部件号。
※编带版本不单独出售，必须以卷轴形式购买 单位。
型号 电气转数 调整方向 製品形状 （端接样式） 包装形式 包装数量 CAD
SM-3TW 11 顶部调整 J 形引线 编带(卷轴封装) 500 pcs./reel
  • 3D CAD（Any Model）
SM-3W 11 顶部调整 J 形引线 塑胶袋散装 50 pcs./pack
  • 3D CAD（Any Model）
SM-3A 11 侧面调整 J 形引线 塑胶袋散装 50 pcs./pack
  • 3D CAD（Any Model）
SM-3TA 11 侧面调整 J 形引线 编带(卷轴封装) 500 pcs./reel
  • 3D CAD（Any Model）
SM-3TB 11 侧面调整 鸥翼 编带(卷轴封装) 500 pcs./reel
  • 3D CAD（Any Model）
SM-3B 11 侧面调整 鸥翼 塑胶袋散装 50 pcs./pack
  • 3D CAD（Any Model）
SM-31TW 5 顶部调整 J 形引线 编带(卷轴封装) 500 pcs./reel
  • 3D CAD（Any Model）
SM-31W 5 顶部调整 J 形引线 塑胶袋散装 50 pcs./pack
  • 3D CAD（Any Model）
SM-31A 5 侧面调整 J 形引线 塑胶袋散装 50 pcs./pack
  • 3D CAD（Any Model）
SM-31TA 5 侧面调整 J 形引线 编带(卷轴封装) 500 pcs./reel
  • 3D CAD（Any Model）
SM-31TB 5 侧面调整 鸥翼 编带(卷轴封装) 500 pcs./reel
  • 3D CAD（Any Model）
SM-31B 5 侧面调整 鸥翼 塑胶袋散装 50 pcs./pack
  • 3D CAD（Any Model）
